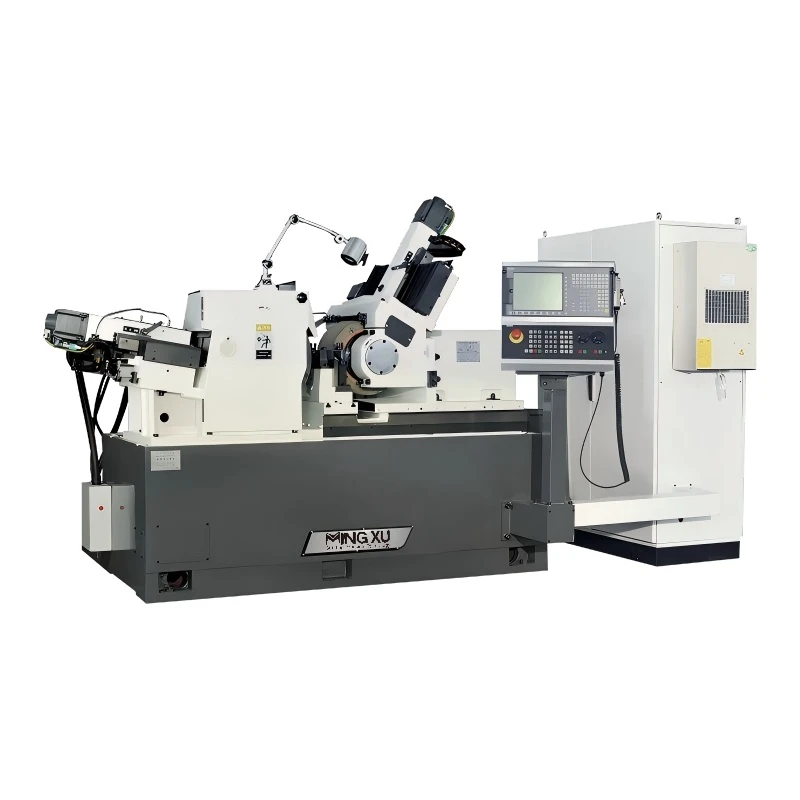

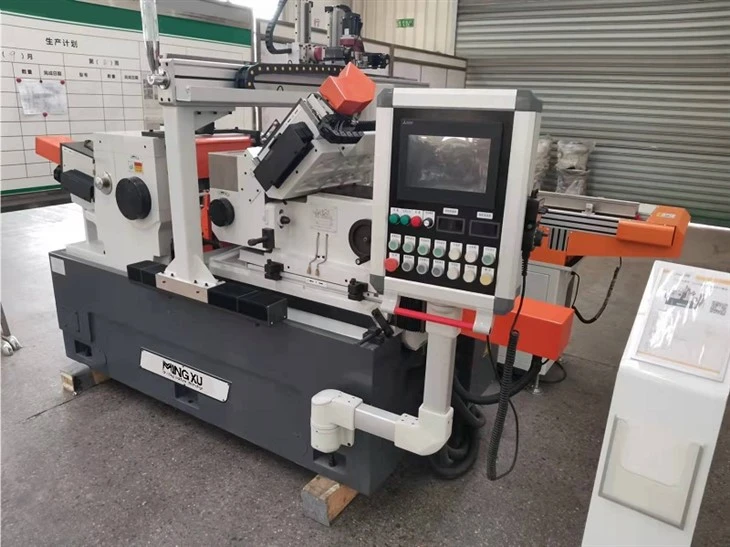

CNC-centrumloze slijpapparatuur
CNC-centerloze slijpapparatuur is een soort CNC-werktuigmachine die de gecombineerde werking van een slijpschijf en een geleidewiel gebruikt om de buitendiameter van een roterend lichaam te slijpen zonder ondersteuning voor het middengat.
- Snelle levering
- Kwaliteitsborging
- 24/7 klantenservice
product Introductie
Invoering
CNC-centerloze slijpapparatuur is een soort CNC-werktuigmachine die de gecombineerde werking van een slijpschijf en een geleidewiel gebruikt om de buitendiameter van een roterend lichaam te slijpen zonder ondersteuning voor het middengat.
Specificatie
|
Productnaam |

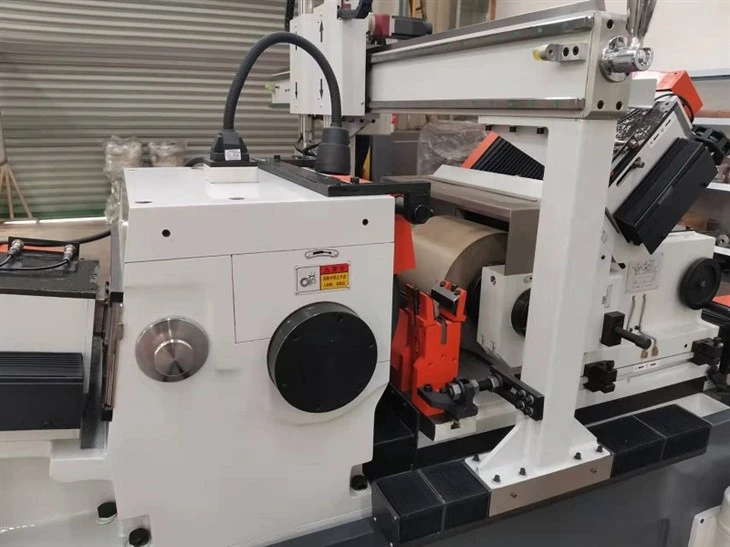

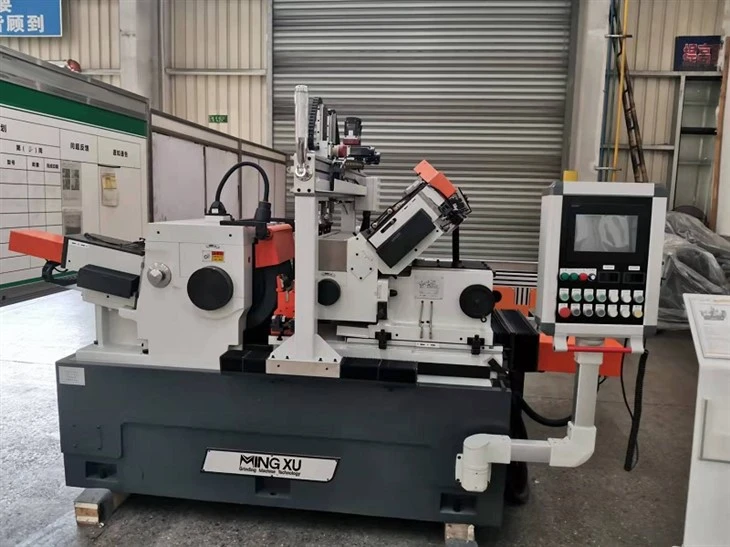

Centerloze slijpmachine met superhoge precisie |
|
Model |
MX-S200 |
|
Duik-feed |
|
|
Slijpdiameter |
2-60 mm |
|
Max. Slijplengte |
190 mm |
|
Via-feed |
|
|
Slijpdiameter |
2-60 mm |
|
Slijpschijfspecificatie |
P500x200x305mm |
|
Regelende wielspecificatie |
P350x200x203mm |
|
Slijpschijfsnelheid |
1338 tpm |
|
Wielsnelheid regelen (traploos) |
10-200 tpm |
|
Regelende draaihoek van het wielframe |
|
|
Verticaal |
-2 graad - +5 graad |
|
Horizontaal |
-1 graad - +3 graad |
|
Regelwiel Min. voerhoeveelheid |
0,001 mm |
|
Slijpschijf Dressoir Min. Voerhoeveelheid |
0,001 mm |
|
Hoogte vanaf de middellijn van Gri. Wiel & reg. Wiel naar werksteun |
200 mm |
|
Waterstroom |
50L/min |
|
Totaal vermogen |
|
|
Slijpschijfmotor |
18,5 kW |
|
Regelende wielmotor |
3 kW |
|
Waterpompmotor |
0,25 kW |
|
Smering pompmotor |
0,09 kW |
|
Magnetische koelvloeistofafscheidermotor |
0,18 kW |
|
Voeding |
3N 50Hz 380V |
|
Machineafmetingen (LxBxH) |
2800x2500x1600mm |
|
Machinegewicht |
Ongeveer 5000 kg |
|
Nauwkeurigheid (standaard staven) |
|
|
Rondheid |
0,001 mm |
|
Cilindriiteit |
0,0018 mm |
|
Ruwheid |
Ra0,16 μm |
Functies
Micro-feedcontrole
Zowel de minimale voeding als de verbandvoeding zijn 0,001 mm, waardoor de hoeveelheid materiaal die in één keer wordt verwijderd minimaal is en de maatafwijkingen rechtstreeks worden beïnvloed.
Aanpasbaarheid met grote diameter
Ondersteunt slijpdiameters van 2 tot 60 mm en maakt, in combinatie met de snelheidsaanpassing van het geleidewiel van 10 tot 200 tpm, een instelbare lineaire snelheidsaanpassing mogelijk voor werkstukken met verschillende diameters.
Contacthoekverstelling
De geleidewielhouder kan worden afgesteld binnen een bereik van -2 graden tot +5 graden verticaal en -1 graden tot +3 graden horizontaal, waardoor de krachtrichting van het werkstuk en de axiale voedingscomponent worden gewijzigd.
Continue koeling en scheiding
Een koelmiddelstroomsnelheid van 50 l/min, gecombineerd met een magnetisch scheidingsapparaat, zorgt voor warmte-uitwisseling in de maalzone en scheiding van ferromagnetische maalspanen.
Toepassingen
Auto-onderdelenindustrie:Wordt gebruikt voor het bewerken van de buitendiameters van assen en pennen om te voldoen aan de maatvereisten van de montage.
Lager verwerkende industrie:Wordt gebruikt voor het bewerken van de buitendiameters van rollen en loopbanen om de contactgeometrie te beïnvloeden.
Algemene machinebouwindustrie:Gebruikt voor batchbewerking van assen en loopvlakken, waardoor continue voedingsvorming mogelijk is.
Standaard onderdelen- en gereedschapsindustrie:Wordt gebruikt voor het bewerken van kleine- onderdelen om aan uiteenlopende maatvereisten te voldoen.
